喷丝板 设 备 模具/治具/塞规 深微孔 公司首页
关于铱纳







  • 喷丝板
  • 孔型


十Y型微孔实照 0.1×0.25

0.1×1 十字型微孔实照

 16中空微孔实照 五叶型微孔实照
0.14×2一字型微孔实照 三T型微孔实照 C字型微孔实照 C小微孔实照 Y型微孔实照
0.1×0.5微孔实照 0.1×0.5三叶型微孔实照 出4微孔实照 双Y型微孔实照

     • 圆形孔喷丝板                                                                 Round Hole Spinneret
   导孔倒角   countersink
   导孔   counterbore
   第一过渡角  first transition angle
   第二过渡角  second transition angle
   圆形微孔  round capillary
   出丝面出丝面  exit side

     粗糙度：

名称

导孔倒角
Countersink

 导孔
Counterbore		 过渡角
Transition		 微孔
Capillary		 抛光镜面
Mirror finish by buffing 		研磨乌面
Mat finish by lapping
粗糙度 N5-N7 N3-N6 N2-N6 N1-N3 N1 N2-N4
       圆形孔：
孔径
Diameter of
Capillary
D		 微孔长度
Length of
Capillary
LD		 孔径公差  Toerance of D 孔长公差  Toerance of L
高精度
Special		 精密级
Precision		 高精度
Special		 精密级
Precision
φ0.10-φ0.20
φ0.21-φ0.50
φ0.51-φ1.00		 ≤3.00
≤5.00
≤8.00		 ±0.001
±0.001
±0.002
 ±0.002
±0.002
±0.004		 ±0.01
±0.01
±0.02		 ±0.02
±0.02
±0.04

        • 异形孔喷丝板                                                               Round Hole Spinneret
   导孔倒角   countersink
   导孔   counterbore
   过渡角 Transition angle
   圆形微孔  round capillary
   出丝面  exit side

       异形孔：
孔径
Diameter of
Capillary
D		 微孔长度
Length of
Capillary
LD		 叶宽公差Toerance
of W		 叶长公差 Toerance of
l,r,d,g,a		 孔长公差  Toerance
of L
高精度
Special		 精密级
Precision		 高精度
Special		 精密级
Precision		 高精度
Special		 精密级
Precision
0.04-0.06
0.06-0.10
0.10-0.20
≥0.20

≤5.0w
≤10.0w
≤20.0w
≤30.0w

 ±0.002
±0.002
±0.002
±0.002		 ±0.003
±0.003
±0.003
±0.003		 ±0.015
±0.015
±0.015
±0.015
 ±0.025
±0.025
±0.025
±0.025		 ±0.02
±0.02
±0.02
±0.02		 ±0.03
±0.03
±0.03
±0.03

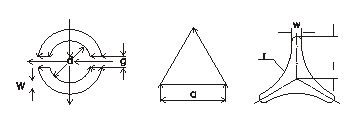

     异形孔孔型：
......这些是我们已经生产过的孔型，更多孔型我们为您量身定做！■
